| FEATURES |
|
| －Excellent
"R" shape of guide and tip parts, no damage
to insulation. 管嘴的導線口有良好的圓弧加工,不會對漆包線絕緣層造成磨損 |
－Low
friction resistance, stable wire tension. 磨擦力低,繞線的張力可
以保持穩定 |
| －Special
bonding method used so the jewel part does not fall off.
紅寶石管口與金屬本體使用特殊的黏著方式,牢固而不易脫落 |
| －Highly
polished on the inside, no coil cut. 管嘴內面全部以高級鏡面研磨處理,滑順而不造成斷線 |

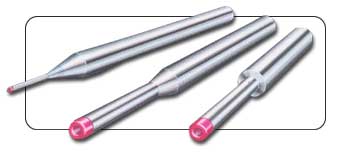

－We
succeeded in developing the "Coil Winding Nozzles"
based on our over 100 years' of technical experience.
超過100年的專業製造經驗,使OGURA繞線機管嘴的品質
近於完美 |
－Best
for CNC high speed automatic coil winding machine, makes
the contribution to quality-up and cost-saving. 優異的品質,使得高速CNC自動繞線機的功能得以發揮極至,
達成品質提昇與降低成品的目標 |
| |
日本OGURA漆包眼模(橫爐用型與?爐用型)
OGURA寶石精機工業株式會色 創立於1894年,在日本是首先將工業寶石應用在工具與設備上的製造者,現今在日本業界的相關研究開發上,仍然居於領導之地位.
今日各種電氣用品的小型輕量化,以及對高性能,安全性等技術的革新進步,相對使得各式線圈用的漆包線品質,在皮膜外徑的精密度與電氣的絕緣性等要求上也越來越高
每一支OGURA所生產的漆包眼模都是鑲以藍寶石端頭,以便能夠在導線上均勻而平滑的塗覆各類皮模層,與其它沒有藍寶石端頭的產品比較之下,OGURA的漆包眼模將更加的堅韌而持久耐用,OGURA的眼模特別適用於高速而精密的皮糢塗覆加工,能夠在導線上形成平薄光滑且高絕緣性的皮膜層
特性
1 端頭以單結晶藍寶石(Single Crystal Sapphire)為材質,超高硬度且具有優良的耐磨耗耐熱耐化學藥品與耐腐蝕等特性(硬度?高於碳化鎢端頭)
2 眼模的內部表面全部以高級鏡面研磨,以使磨擦減到最低,而有平滑的包覆皮膜
3 特別設計的內徑縮減角度,使導線可以在皮膜塗覆的加工中,正好保持在眼模滑道的中心位置
4眼模端頭的內徑最小可以從0.035mm(或1.38mils,橫爐用型)起適用
效益
1可以使塗覆的皮膜在過去加工時所發生的"扁肉""扁平"等不良現象,得到令人注目的改善效果
2塗覆加工後的皮膜外徑偏向誤差可以降至最低
3 在眼模端頭經常發生的"淚漏"現象將減至最少,因此造成的導線破損不良也會減至最少
4超高硬度的端頭,具有更高的生產穩定性與更長的使用壽命,也因此大幅降低了成本
橫爐用型OED-1,OED-2,OED-3
1 端頭內徑:0.35mm-1.600mm
2 內徑尺寸間距:0.005mm
3 眼模本體材質:JIS C3604
4適用性:依照客戶訂製的形狀與尺寸生產
豎爐用型OED-4,OED-5
1 端頭內徑:0.200mm-2.600mm
2 內徑尺寸間距:0.010mm
3眼模本體材質:JIS C3604
4 適用性:依照客戶訂製的形狀與尺寸生產
眼模端頭材質與特性
1材質:單結晶藍寶石
2 硬度:Knoop 1,500-2,000
3 磨擦係數:0.14 |
| |
|
|
|
OWN-1
|
OWN-2 |
OWN-3
|
OWN-4 |
OWN-5 |
|
